直線導軌的分類及工作原理

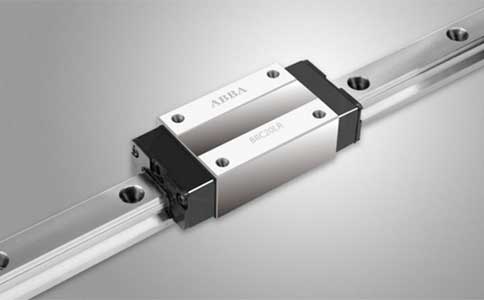

直線導軌又稱線軌、滑軌、線性導軌、線性滑軌，在大陸稱直線導軌。常用于直線往復運動場合，擁有比直線軸承更高的額定負載， 同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動.直線導軌又同時分為方形滾珠直線導軌，雙軸芯滾輪直線導軌，單軸芯直線導軌。

直線運動導軌的作用是用來支撐和引導運動部件，按給定的方向做往復直線運動。依按摩擦性質而定，直線運動導軌可以分為滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類。直線軸承主要用在自動化機械上比較多,像德國進口的機床,折彎機,激光焊接機等等,當然直線軸承和直線軸是配套用的。像直線導軌主要是用在精度要求比較高的機械結構上。

當來自圓弧溝槽的DF(45-°45)°組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而而得到高精度穩定的平滑運動。由于對生產制造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。

最后我們說道其援用原理：直線導軌可以理解為是一種滾動導引，是由鋼珠在滑塊跟導軌之間無限滾動循環， 從而使負載平臺沿著導軌輕易的高精度線性運動，并將摩擦系數降至平常傳統滑動導引的五十分之一，能輕易地達到很高的定位精度。滑塊跟導軌間末制單元設計，使線形導軌同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓PMI的線性導軌有更平順且低噪音的運動。
