設計工程師必須知道的同步帶選型知識

同步帶是綜合了帶傳動、鏈條傳動和齒輪傳動的優點而設計出的產品，所以它的優點很多。但是怎么樣才能夠正確的使用它，還是需要了解如下知識點。

一、什么時候用同步帶

1.軸距長，可達10m以上2.低噪音3.傳動精度相對較高（一般可達20條，如果要更高則要加閉環反饋）4.速度5.功率P6.傳動比i7.溫度-30℃—90℃

二、認識同步帶

（1）齒型

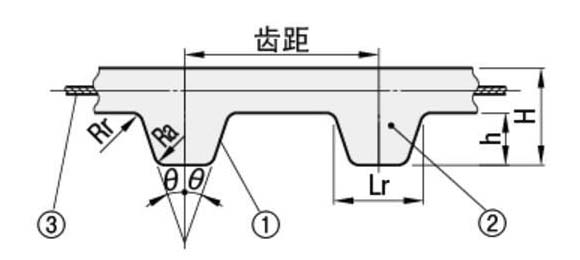

1.梯形帶

適用場合：轉速不高，小功率傳動的場合。

優點：傳動精度高，便宜

缺點：齒根容易應力集中，所以負載能力較低；噪音和振動大

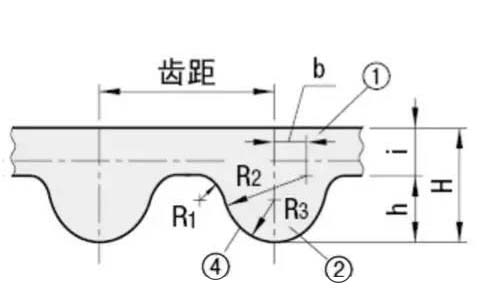

2.圓弧齒

適用場合：齒距小，齒隙小，更適用于定位，扭矩高

優點：傳動精度高，傳遞扭矩大，噪音小，能防止齒嚙合過程中發生干涉

缺點：價格貴

（2）材質

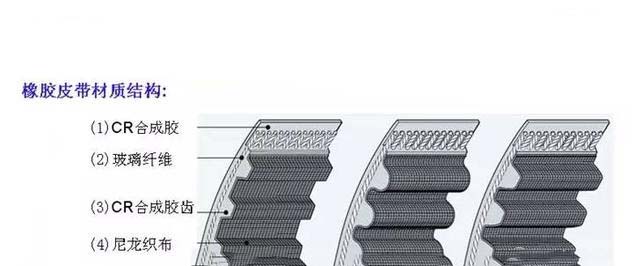

1.橡膠同步帶

使用場合：傳遞動力為主

優點：傳遞功率大，抗疲勞性高，壽命高，

缺點：不耐磨，變形量大，易掉粉末。

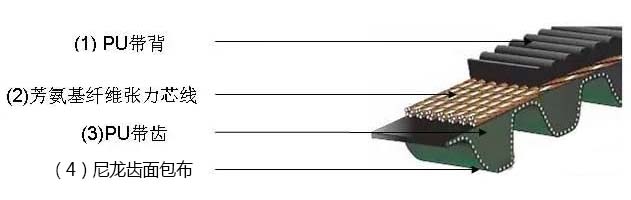

2.聚氨酯同步帶

使用場合：傳遞運動為主

優點：變形小，傳遞精度高，飛屑少

缺點：不耐水，高低溫性能差，負載低

三、選型同步帶

說明由于每個品牌的同步帶選型步驟和計算雖然差不多，但都會有一定的差異，而很多品牌同步帶對于自己品牌的同步帶如何計算都寫的很詳細，就不在這里做說明了，具體選型使用的時候大家可參考對應品牌的計算公式計算。

四、同步帶設計注意問題

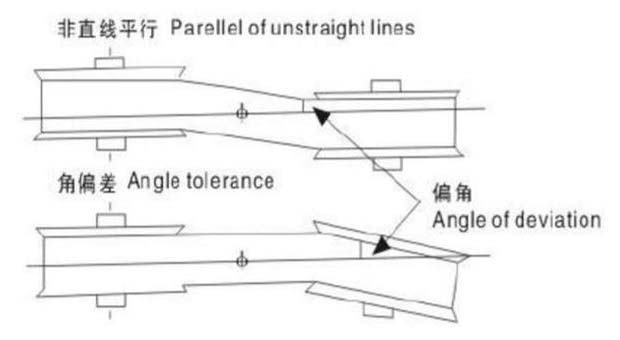

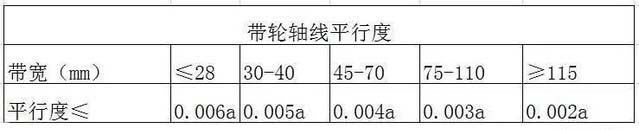

1、帶輪軸線的平行度一定要保證，否則同步帶工作時易跑偏，或爬上擋圈。

2、必須能調整預緊力。軸間距盡量設計成可調的，當軸間距不可調時，為保證同步帶有一定的預緊力，可采用張緊輪張緊。注意：張緊輪應設置在皮帶的松弛側，張緊輪若安裝在松弛側外側，直徑>傳動中小帶輪的直徑；若設置在內側，則張緊輪齒數應>小帶輪齒數。

3、傳動裝置和軸必須有一定的剛性，否則載荷容易分布不均，加劇帶齒和帶邊的磨損。

4、嚴禁曲折過度。同步帶無論是在放置還是在使用過程中都要避免曲折過度，那樣容易造成抗拉層斷裂。

5、避免陽光直射。因為同步帶材質主要是橡膠或聚氨酯，都不適合在陽光底下長期照射，那樣會加速他們老化。

6、設計護罩。一方面可以保護操作人員的安全，另一方面也可以保護同步帶的安全。

7、防油。同步帶高精度的傳動零件，如果沾上油就很容易滑齒，使負載下降，傳動位置也不準。
